新VAIO Z（VPCZ1）使い始め ─BIOS設定見直し編─

ちょうど先週の土曜日、我が家にやってきた新VAIO ZことVPCZ1（以下機種別記号略）だが、毎日使ってきて以前のVAIO (type) Zと異なり、どうにもBoot時間（電源ON → BIOS画面 → ブラックアウト[プロンプト有] → Windows起動画面直前）が長いのではないかと思ってはいたが、ずっと放置していた。以前の私なら、まずはBIOS設定画面をすぐに確認し、適切な設定になっているかを調査していたものだったが、最近のVAIOノートはユーザ側にさわってほしくないのがありありで（無論、無垢なユーザたちには私が同じ立場なら同じことをするはずだが）、どうせろくな設定変更もできないだろうと後回しにするようになっている。なので、使い始めて一週間でようやくBIOS設定画面を確認してみた。

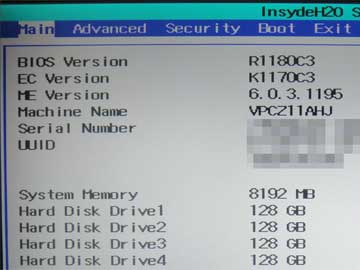

案の定、Mainページでは情報が出てくるだけで、設定できるような項目などありはしない。バージョンの確認やメモリ搭載量、HDD（SSD）接続状態がわかるだけである（メモリ8GB、SSD 128GB × 4とわかることに意味はある）。では、肝心のBootページを見てみると、

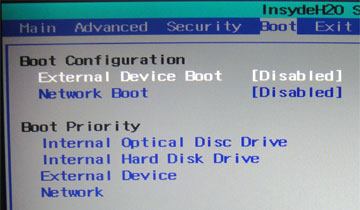

予想どおりの安全策（苦笑）。Internal Optical Disc Driveが最初に設定されている。トラブったときの光学ドライブ（Blu-ray Discドライブ）優先起動をデフォルトとするのはわかるが、使い慣れたユーザには余計なお世話でしかない。すぐに優先順位を変更した。

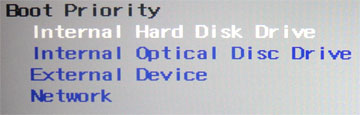

これで一安心（笑）。せっかくなので、VAIOノートでは有効にされていなかった、というよりは有効にできなかったIntel VTの設定についても確認しよう。

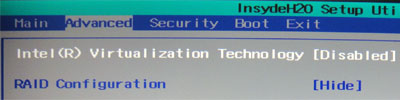

AdvancedページにIntel Virtualization Technologyとあり、ここの設定変更も可能（Enabled / Disabled）となっていることから、Intel VTについてはBIOS設定で有効にできることがわかる。もっとも、私は当面利用する予定はないのでDisabledとしておくが、64-bit OSを利用しているのでこれが有効にできるということだけでも意味があるだろう。

で、Boot時間は短縮したのか。正確に計測すればきっと短縮されているだろうが、感覚的にはほとんど変わらなかった。まぁ、BIOS設定画面を確認することに意味はあったので、これはこれでよし。ということで今回はここまで。

新VAIO Z（VPCZ1）使い始め ─ユーザインタフェース編─

さて、新VAIO Zが到着して今日で一週間。スペックやベンチマークなどはもう置いておいて、実際に本機を使用した感触などをふれていこう。本当の1st（ファースト）インプレッションは、一週間ほど前に記したとおりだが、今回は使用後一週間ほどで気付いた点などについてふれていくことにする。

最初は、何だかんだ言ってユーザインタフェースの部分。本機はWindows 7 Ultimate x64版をプリインストールされているが、Windowsの使い勝手に行く手前、つまりキーボードやタッチパッド、各種ボタンやコネクタ類といったユーザが直接データ等を入力あるいは指示を行う部分。そして出力の部分、液晶パネル周りやサウンド（スピーカ）、さらには各種スイッチ等のLED群などについて、私なりの印象を列挙する。そして、大前提として私は長年ノートPCを利用し、様々な機種を渡り歩いているが、ここ10年ほどはいわゆるVAIOノートを利用しており、その遍歴は大雑把に言えば、

505系 → XR/GR9系 → Z1系 → SZ系 → Z系

であり、一時期は画面解像度の関係で3kg弱の15インチ級ノートPCを利用していたが、それ以外は薄型軽量ノートPCを主に利用している。よって、そのようなユーザ視点からの印象であり、万人向けのものではないことをあらかじめお断りしておく。それでは始めよう。

まず最初は、今もこうして文字を入力するキーボードの印象から。私はvi派（別名Rouge派）ではないが、古くからのPC利用者であるので、当然キーボード入力派である。極力マウスは使いたくないし、可能な限りキーボードショートカットで済むならそうしたいと思っている。よって、キーボード入力は重要視しているが「こうでなければならない」という固定観念はなく「このキーボードでなければ作業効率が落ちる」という達人でもないので、著しく使い勝手の悪いものを除けば耐えられる、と考えている。本機は、昔風に言えば、見た目はキャラメルキーボード（NEC PC-6x00シリーズやぴゅうた等に搭載）で私的に見た目は今一つだったが、実際に入力すればわかるようにキーピッチ等はしっかり一定のサイズ（距離）が確保されていること、打鍵感覚もそれほど深くは沈まないものの、しっかり文字の入力ができているのでイラつくことはない。私がキーボードに求めるものは、打鍵感覚以上にキー配列が重要で、特に左右にAltキー、Ctrlキー、そしてShiftキーがなければ耐えられないので、これを満たしたもの、本気で言えばいわゆる英語キーボードでなければならない。また、SPACEバーもバーと呼べないほど狭い日本語キーボードには耐えられないので、これらの理由から日本語キーボードは選択肢から除外される。つまり、キーボードをカスタマイズ不可なノートPCは私にとって対象外であり、そういう視点からもSonyStyleのようなカスタマイズ構成可能な製品はありがたいのだ。

続いて私にとっては飾りでしかない、タッチパッド。長い間、アルプス電気製のものが搭載されていたような印象だが、本機はアルプス電気のそれではなさそうである。理由は、デバイスマネージャ等からの情報を確認するとわかるが（Synaptics PS/2 Port TouchPad とある）、他社のものが採用されているようで、コスト削減なのか、アルプス電気が製造をやめたのか、あるいはまったく別の理由なのかはわからない。ただ、確実に言えることは、初期設定作業中にはこの機能をOFFにしたため、使っていないと言うことである。

各種コネクタ等の位置は、以前のVAIO type Zに比べよくなったという印象。決定的なものが、左手側にUSBポートが2つ確保されたこと、HDMI端子が右から左に移動したことだ。なお、右側にも1つUSBポートが残されている（選択によってはこれがi.Linkになるが）ので、有線のUSBマウス利用者にはありがたい配置となったと思う。そして正面側左寄りには、メモリースティックスロットとSDカードスロットが用意され、最初のうちは位置探しに戸惑うが、場所さえわかればアクセスしやすい。デジカメ等とのデータ交換もかなり簡単にできるようになったとなるだろうか。また、マイク端子、ヘッドフォン端子（ノイズキャンセリング対応）も正面側右寄りにあって、これものぞき込むことなくアクセスできる。

また、左側に配置されているPC Expressカードスロットは、ダミーカードによるカバーとなり、再びかつてのVAIO type SZのようなちゃちいものに戻ってしまったが、やはり使用頻度を考えれば、このような日陰者扱いになってしまうのもやむを得ないと行った印象である。1年半ほど使った以前のVAIO type Zでは、結局このカードスロットは、お試しのWiMaxカードで利用しただけで、それ以外はカードアダプタ経由でSDカード等の読み書きに使った程度（しかも専用スロットより圧倒的に速いわけでもない）でしかなく、あれば使う可能性があるが、本当になければならないかと問われれば、まったくそんなことはない。確実にPCMCIA（PCカード）の時代とは一線を画しており、オプション的な位置づけと言っても過言ではないだろう。もちろん、利用形態によるが…。

そしてネットワークコネクタは、ふたがなくなり、何も刺していないとむき出しのままとなるが、これも本機をそのまま外に持ち出すということさえしなければ、なくても問題ない。雨の日などに傘もささす本機を裸のまま持ち歩くのは憚られるが、そういうことでもない限りはふたがなくても構わない。

そしてBlu-ray Discドライブ。私は初体験だが、ついにドライブ側にEJECTボタンがなくなり（強制排出用のピンホールはある）、本機側のEJECTボタンでドライブレターの開閉を行うようになった。それだけ光学ドライブ周りは安定性が増してきたということなのだろうが、私は昔の人間なので、そういうところは本当に大丈夫だろうかと心配している。今のところは、ソフトウェアのインストールくらいにしかBlu-ray Discドライブを使っておらず、さらにいえば、Blu-rayディスクをPlayStation 3用ソフトウェアでしか持っていないため、真の実力を体験したくとも体験できていないのが現状である。とりあえず、Blu-rayビデオの一本でも確保しようかと思ってはいるのだが…。

そして電源スイッチ。旧VAIO （type） Zと同じ位置にあるが、本機は電源スイッチ周りが本体と一体構造になったため、安定感を増したことや、やや奥まったところにスイッチがセットされたことから、鞄の中で不要な圧力等がかかるなどしての知らないうちにスイッチが入るという現象は、ほぼ起こりえなくなっている。わずかな改良かもしれないが、私にとっては大きな改良点であり、HDDからSSDに変わったとはいえ、知らないうちにスイッチが入るのは面白くないので、こういう改良はありがたいものである。

そしてDYNAMIC HYBRID GRAPHICS SYSTEMの切り替えスイッチ。この機構の最初は、Core Duo（Yonah）搭載のVAIO type SZまでさかのぼることができるが、リブートを必要とした切り替えから、リブート不要となり、さらにはAUTOスイッチの追加でSPEEDとSTAMINAの自動切り替えにも対応するように進化している。それどころか、nVIDIA自身も類似の機構を採用し、今後の普及が見込まれる。そういった先進的機構なのだが、私にとってはそこまで必要としておらず、バッテリ稼働時は「STAMINA」に切り替え、AC電源稼働時には「SPEED」に切り替え、といった具合に「AUTO」の恩恵に浴していない。というよりは「AUTO」である必要性を感じていない（笑）。ただ、外見上はカッコよくなっているので、それだけがメリットとも言えるか。

スイッチ類と言えば、今回も3つ独自スイッチがある。「ASSIST」スイッチ、「ウィンドウの絵が描いてある」スイッチ、「VAIO」と書かれたスイッチは、いずれもデフォルトで固有機能が割り当てられているが、プログラマブルスイッチであることから、ある程度、自由に機能を割り当てることが可能となっている。以前のVAIO type Zではこの手のボタンは2つあったが、今回は3つに増えている。だが、大変残念なことに従来からこれらスイッチを利用した試しはなく、むしろ誤って押した（押された）時に余計な機能が立ち上がると面倒なので、初期設定時に何も割り当てないように変更した。私にとっては無用の長物で、単なる本機上でのアクセント（アクセサリ）でしかないが、こういうものを当てにするユーザにとってはボタンが一つ増えただけでありがたいというものだろう。

最後にLEDについて。本機は、キーボード側から見ると全部で9つのLEDがある。内訳は、DYNAMIC HYBRID GRAPHICS SYSTEMの切り替えスイッチに3つ（SPEED、AUTO、STAMINA）、キーボードの状態（CAPSロック等）で3つ、そしてWIRELESS、BATTERY、SSD（HDD）に一つずつの計9つ（電源スイッチも入れれば計10個）。いずれも存在を主張することはなく、大人しい表示だが、必要最小限に確認できるので問題ない。

といったところで、今回はここまで。残りのユーザインタフェース（出力周り）はまた次回以降としたい。

新VAIO Z（VPCZ1）使い始め ─Sandra簡易ベンチマーク編─

新VAIO Z（VPCZ1）を使い始めて今日（12日）でちょうど7日、一週間となる。まだまだ使い込んでいると言うにはほど遠いが、確実に言えることは日常行っていることはすべてこのノートPCで行っており、問題なく使うことができているということである。明日、明後日は年度末でありながら幸いにして今のところ休暇を取得できそうな感触なので、もう少しディープな使い方ができるはずだが、これだけ快適に日常で作業できているというだけでも購入した価値があったというもの。中でも、やはり選んだ理由である「フルHD」解像度の効果は大なり！との思いは、使えば使うほど実感できている。

さて、今回はまずはQuad SSDについて。フルHDよりは注目していなかったが、単なるSSDよりもRAID 0で4つのSSDで分散読み書きする威力。いったいどのくらいのベンチマーク性能なのか（いうまでもないが、「性能＝ベンチマーク性能」ではない）。CrystalDiskMark 2.2.0の結果から見てみよう。

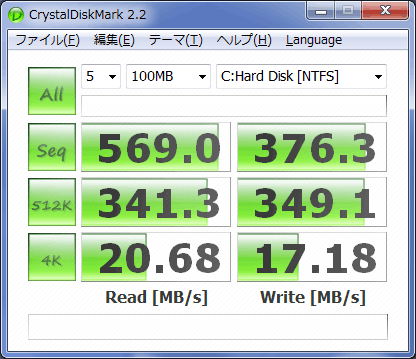

設定はデフォルトで。本体メインメモリ（DDR3 SDRAM）をRAMディスク化したベンチマーク性能には無論及ぶべくもないが、SATAドライブとしてのこの数値は驚異的、というよりも次元が違うものとなっている。私的にHDDも速くなっているという印象はあるのだが、それを上回るというか…。どおりで、ディスクアクセスがほとんど気にならないのもわかるというものだ。特にウィルスチェック等の所要時間が激減するのがありがたい。

ということで、ここからはタイトルどおり、Sandra Liteで簡単なベンチマークテストの結果を示そう（すべてではない）。

メモリ（メインメモリ）テスト

まずはテストの前提となるステータス一覧。

リザルト ID : Intel Core (Auburndale/Havendale) DRAM Controller; 2x 1GB DIMM DDR3-SDRAM (2.13GHz) PC3-17000 (7-7-7-21)
プラットフォーム　コンプライアンス : x64
トータルメモリー : 7.68GB
テストしたメモリー量 : 3.84GB
NUMA サポート : 無効　(利用不可)
SMP テスト : 無効　(利用不可)
トータル テスト スレッド : 2
マルチコアのテスト : 有効　(利用可能)
SMT テスト : 有効　(利用可能)
システムタイマー : 2.6MHz
ページサイズ : 4kB
ラージ メモリーページを使用 : 無効　(利用不可)

続いて、プロセッサのサポートする拡張命令等の一覧。

SSE Technology : 有効　(利用可能)
SSE2 Technology : 有効　(利用可能)
SSE3 Technology : 有効　(利用可能)
SSSE3 Technology : 有効　(利用可能)
SSE4.1 Technology : 有効　(利用可能)
SSE4.2 Technology : 有効　(利用可能)
AVX - アドバンスト ベクター エクステンション : 無効　(利用不可)
FMA - Fused Multiply Add eXtensions : 無効　(利用不可)
SSE4A Technology : 無効　(利用不可)
FMA4 - 4 Operands Fused Multiply/Add eXtensions : 無効　(利用不可)
HTT - ハイパースレッディング・テクノロジー  : 有効　(利用可能)

続いて、メモリサブシステムの中核、メモリコントローラの情報。

モデル : Sony Core (Auburndale/Havendale) DRAM Controller
OEM デバイスの名称 : Intel Core (Auburndale/Havendale) DRAM Controller
改訂 : A3
フロント サイド バス の速度 : 2x 2.4GHz (4.79GHz)
In/Out の幅 : 20-ビット / 20-ビット
最大のバス帯域幅 : 18.7GB/秒
バンク 0 : 1GB DIMM DDR3-SDRAM 7-7-7-21
バンク 4 : 1GB DIMM DDR3-SDRAM 7-7-7-21
チャネル : 2
メモリー バス スピード : 2x 1GHz (2.13GHz)
動作倍率 : 8x
ビット幅 : 64-ビット
プロセッサーに統合 : 有効　(利用可能)
最大のメモリーバス帯域幅 : 33.25GB/秒

そして結果のみ列挙すれば、以下のとおりとなる。

• 総合的なメモリーのパフォーマンス : 8.86GB/秒
• Int Buff'd iSSE2 メモリー帯域 : 8.87GB/秒
• 浮動小数点 Buff'd iSSE2 メモリー帯域 : 8.86GB/秒

パフォーマンス vs. 速度

• 総合的なメモリーのパフォーマンス : 4.27MB/秒/MHz
• Int Buff'd iSSE2 メモリー帯域 : 4.27MB/秒/MHz
• 浮動小数点 Buff'd iSSE2 メモリー帯域 : 4.26MB/秒/MHz

パフォーマンス vs. 消費電力

• チップセット/メモリーの消費電力 : 8.99W
• 総合的なメモリーのパフォーマンス : 1009.57MB/秒/W
• Int Buff'd iSSE2 メモリー帯域 : 1010.23MB/秒/W
• 浮動小数点 Buff'd iSSE2 メモリー帯域 : 1008.90MB/秒/W

容量 vs 消費電力

• メモリー容量 : 228MB/W

Int Buff'd iSSE2 メモリー帯域

• 代入 : 8.84GB/秒
• スケーリング : 8.89GB/秒
• 追記 : 8.86GB/秒
• Triad : 8.9GB/秒
• Data Item Size : 16バイト
• バッファリング : 有効　(利用可能)
• Offset Displacement Used : 有効　(利用可能)
• 帯域幅の効率 : 26.67%

浮動小数点 Buff'd iSSE2 メモリー帯域

• 代入 : 8.84GB/秒
• スケーリング : 8.84GB/秒
• 追記 : 8.85GB/秒
• Triad : 9GB/秒
• Data Item Size : 16バイト
• バッファリング : 有効　(利用可能)
• Offset Displacement Used : 有効　(利用可能)
• 帯域幅の効率 : 26.64%

これらを総じていえば、メモリインタフェースをプロセッサに近いところに置いただけあって、なかなかに良好な成績を上げていることがわかる。先ほどのQuad SSDのベンチマーク性能とあわせてみると、ようやくプロセッサのパフォーマンスにわずかながらではあるが、ついてきているようになってきたとなる。今後、マルチコアプロセッサとして指向するのは確実なので、ますますメモリサブシステムは重要となっていくはずである。といいつつ、今回はここまで。

新VAIO Z（VPCZ1）使い始め ─64-bit OSを意識しないよ編─

DOS以前よりPC（マイコン）を使っていた身からは、最近のソフトウェア互換性の高さは目を見張るものがある。その昔は、プロセッサアーキテクチャに合ったものでさえ四苦八苦してプログラムを実行していたので、エミュレーション動作など想定できず、ましてや仮想化技術等も存在すらしていなかったので（x86の世界で仮想86モードが搭載されたのは、1985年のIntel386（たまにはIntel社公式表記に従っておこう）が最初）、同じプログラムを他アーキテクチャ（命令セット）の上で動作させるには、プログラムを移植するという大きな手間を必要とした（今日に言うなら、PSPのゲームをNintendo DSに移植するようなイメージ）。

しかし、IBM System 360の思想を真似た仮想86モードの登場によって、DOSの仮想マシン化が可能になり、それはWindows/386に搭載されたVMM（仮想マシンマネージャ）によって接ぎ木のようにWindows内に取り込まれた。しかし、あくまでDOSの環境を再現するにとどまり、ハードウェアダイレクトアクセスが主流だったDOSアプリケーションを完全に再現させることは不可能だった。つまり、異なるOS上でのソフトウェア互換性とは「その程度」のものでしかなかったのである。

その後、Windowsアプリケーションソフトウェアが充実するに連れ、Win16アプリケーションとWin32アプリケーションとの互換性問題が表れてくる。Microsoft社の仕様に従ってWin16とWin32それぞれに合わせて注意深く作成されたソフトウェアであれば、どちらの環境でも動作するが、Win32アプリケーションは一部の例外を除き（ほとんどポンコツのWin32sを使うなど）Win16環境では動作できず（これはできなくてもいいのだが）、Win16アプリケーションはWin32環境ではWin16を動作させるための互換性機構を活用して動作させていた。だが、現実はシステムファイルの扱いに難があるなど確実な動作が期待できない例も多く、DOS時代よりは大きな前進だったが、それでも互換性についての注意を常に払っていなければならなかったのだった。

そして、32-bit環境から64-bit環境へ。この移行がスムーズに行われるのは、単にAMD社のおかげであると断言してよい。前世紀、Intel社はIA-64というIA-32（x86）とはまったく互換性のないものを持ち出し、結果としてそれはItaniumに結実したが、それは惨憺たるものだった。建前上は「予定どおり」（何度も予定というか前提が大きく変えられたが）としているが、そもそもIA-64はIA-32をすべて置き換える計画だったので、それからすれば現状を見て「予定どおり」というなら投資額はまったく見合わないものとなるだろう。こういった混乱の中、AMD社はIA-32（x86）からの移行を大前提としたAMD64（x64）を発表し、それをプロセッサに実装した。ソフトウェア互換性をも考慮に入れたこの方式はMicrosoft社の支持も取り付け、しばらくしてIntel社はIA-64とは異なるIA-32との互換性を意識したYamhill（コードネーム）を用意していたが、社内闘争（IA-64グループからの反発）からリリースまでには至らず、AMD64の普及具合からYamhill用に用意されていたハードウェアを一部改良し、AMD64とほとんど同じEM64Tとして実現した。これが一定の時期を経てIntel64と改名され、うちの64-bitは最初からIntel64だというポーズをとっている。

このおかげで32-bitから64-bitへのソフトウェア移行は格段に簡単になり、それがソフトウェアの基幹であるOSにもいい影響を与え、Windowsの64-bit（x64）版は32-bit版と極めて高い互換性を維持できているのだ。

さて、そういうことからか、まだ新VAIO ZではほとんどがWin32アプリケーションソフトウェアであるにもかかわらず、ほとんどが問題なく動作し、たまにヘンな表示などに出くわすと、ああそうだ、これは64-bit OSで動作する32-bitエミュレーションなのだ、と思い出すくらい。そうなのだ。64-bitへの移行はこれまでの移行には見られない簡単さであって、これはAMD社のおかげであるのだ、と感謝しつつ今回はここまで。

新VAIO Z（VPCZ1）使い始め ─Super πお試し編─

そういえば──
昔はベンチマークテストといえば、Super π（104万桁）だったよなぁ…。

ということで、私がここ10年ほどの間に利活用したPC（すべてではない）におけるSuper π 1.1（104万桁）の実行結果をまずは列挙してみよう。

• Dual Xeon（Foster） 1.70GHz → 111秒
• Dual Xeon（Prestonia） 2.20GHz → 83秒
• VAIO PCG-GR9E（Mobile Pentium III-M 1.20GHz）→ 115秒
• VAIO Z [初代]（Pentium M 1.60GHz）→ 59秒
• VAIO type SZ（Core Duo T2600（2.13GHz））→ 29秒
• VAIO type Z （Core 2 Duo T9600（2.80GHz））→ 17秒

最初の二つのXeonは、NetBurstマイクロアーキテクチャの参考例として。FosterはHyper-Threadingテクノロジ無し、PrestoniaはHyper-Threadingテクノロジが初めて有効にされたプロセッサだった。Super πはこの当時においても古参ベンチマークテストと言われており、浮動小数点演算命令とディスクI/O周りを酷使する（πの計算結果をディスクに書き込むため）「重い」計算プログラムとして健在だった。そして、NetBurstマイクロアーキテクチャではいわゆるx87命令を処理する部分がそれほど力を入れていない（構成トランジスタ数が少ない）こともあって、同時代のAMD社のプロセッサと比べてSuper πの実行成績は今ひとつ。このことは、P6マイクロアーキテクチャ最終形となるTualatinコアを採用したMobile Pentium III-M 1.20GHzを搭載したVAIO PCG-GR9Eが115秒ということからも確認できるはずだ（1.20GHzで115秒、1.70GHzで111秒なのだから）。

クロック至上主義による弊害から、P6マイクロアーキテクチャを省電力指向で改良したのがBaniasこと、初代Pentium M。これを搭載した初代VAIO Zは、コアクロックで上回るXeonよりも高速にSuper πを実行し、NetBurstマイクロアーキテクチャの2倍程度の差をつけた。これが後のCoreマイクロアーキテクチャへの移行の嚆矢であったのだ。

そのBaniasを大きく上回るのが、VAIO type SZが搭載するCore Duo（Yonah）。64-bit対応していなかったために不遇な扱いを受けるが、今ではIntel社も公式に最初のCoreマイクロアーキテクチャを搭載したプロセッサであると扱われており、ここに至って30秒を切った。そして、PenrynコアのCore 2 Duo T9600では17秒にまで高速化され、Super π（104万桁）は「重い」から「軽い」に変わってきた。さらにCore i7-620Mではどうなったか。

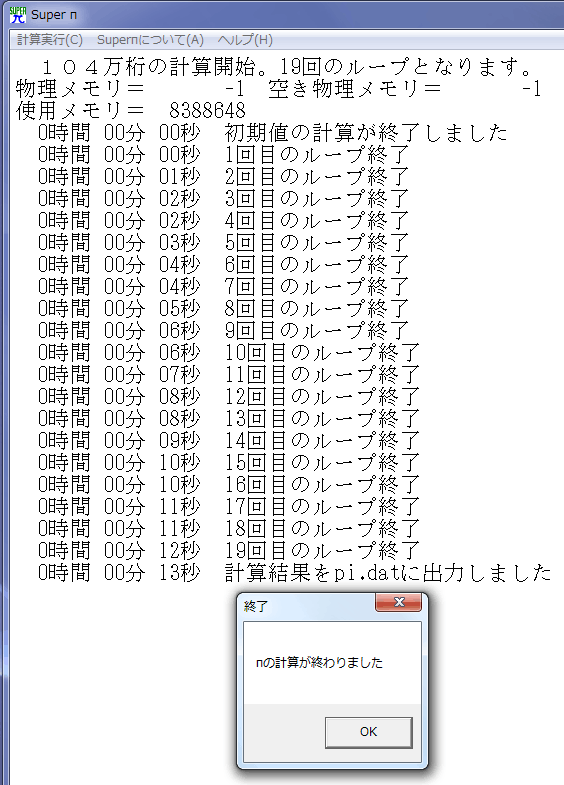

何と13秒。なお、WOW64環境で実行しているためか、Super π 1.1の物理メモリ等の把握がおかしくなっているが、実行には問題ない。着実にパフォーマンスは上がっていることが確認できたことで、今回はここまで。

新VAIO Z（VPCZ1）使い始め ─Sandra マザーボード概要編─

前回は、グラフィックスシステムの概要をSandra Liteで確認しようとしたが、残念ながらできなかった。今回は気を取り直してマザーボード（メインボード）の概要を確認していこう。なお、一部の情報（シリアルナンバ等）については意図的に削除している。

システム
開発元 : Sony
モデル : VPCZ11AHJ
Family : VAIO
バージョン : J0044A4C

システムプロフィール。特にコメントを要しないだろう。

システムシャーシ
開発元 : Sony
タイプ : ノートPC
ロック : 無効　(利用不可)
バージョン : N/A
シリアルナンバー : N/A
アセットタグ : N/A
Boot-up の状態 : 安全
電源の状態 : 安全
熱の状態 : 安全
セキュリティの状態 : 外部インターフェースを排除

ノートPCにおいて、ほとんど無意味な項目と思うところだが、一応こんな感じで報告されているという確認のためだけに列挙しておく。

マザーボード
開発元 : Sony
MP サポート : 無効　(利用不可)
モデル : VAIO
バージョン : N/A
シリアルナンバー : N/A
アセットタグ : N/A

これも外販（OEM）用単体マザーボードとしては意味のありそうな項目だが、本機のようなものではあまり意味のある項目ではないようで、これもN/Aがほとんど。

システムマザーボードのプロパティ
リムーバブル : 無効　(利用不可)
リプレーシブル : 無効　(利用不可)
ホットcスワップ : 無効　(利用不可)

これも上に同じ。ノートPCからマザーボードを取り外すという想定は、さすがにないだろうから「無効」であるのも当然。

システム メモリーコントローラ
ロケーション : マザーボード
エラー訂正能力 : 無し
メモリースロットの数 : 2
Bank 0 - SODIMM1 : SO-DIMM 4GB/64
Bank 1 - SODIMM2 : SO-DIMM 4GB/64

ようやくまともな項目登場。2バンク、64-bit幅で4GBのSO-DIMMをサポートしていることが確認できる。なお、Arrandaleは8GBまでのメインメモリをサポートしているので、これが限界である。ハードウェア側でのメモリサブシステムのメモリ上限に到達するほどに、薄型ノートPCにメモリが載るということは、ハードウェア側がさぼっているというべきか、DRAMの高集積化が進んだというべきか、そこまでするか（笑）というべきか…。

チップセット
モデル : Sony Core (Auburndale/Havendale) DRAM Controller
OEM デバイスの名称 : Intel Core (Auburndale/Havendale) DRAM Controller
改訂 : A3
バス : Intel CSI (Quick Path)
フロント サイド バス の速度 : 2x 2.4GHz (4.79GHz)
FSBの最大速度 : 2x 3.2GHz (6.4GHz)
In/Out の幅 : 20-ビット / 20-ビット
HTT - ハイパースレッディング・テクノロジー  : 無効　(利用不可)
最大のバス帯域幅 : 18.7GB/秒

Sandra Liteでは、以前にもふれたようにArrandaleだという認識をできていないため、同系のAuburndale等となっているのはやむを得ないところ。それ以外の項目についても、これをベースとして情報表示されているので、正確性の欠ける部分が出てくるのはこれも仕方のないところとなるだろう。

論理/チップセット メモリーバンク
バンク 0 : 1GB DIMM DDR3-SDRAM 7-7-7-21
バンク 4 : 1GB DIMM DDR3-SDRAM 7-7-7-21
サポートされたメモリータイプ : DIMM DDR3-SDRAM
チャネル : 2
メモリー バス スピード : 2x 1GHz (2.13GHz)
メモリーの最大速度 : 2x 667MHz (1.33GHz)
動作倍率 : 8x
ビット幅 : 64-ビット
プロセッサーに統合 : 有効　(利用可能)
パワーセーブモード : 無効　(利用不可)
Fixed Hole Present : 無効　(利用不可)
最大のメモリーバス帯域幅 : 33.25GB/秒

メモリサブシステムのスペックとして見るなら、これがベターだろうか。ベストと言えないところは、ところどころに疑問符が付く項目があるからだが、ハードウェアレベルでのチップセット（メモリサブシステム）の認識が正しくできていないので、そこまで求めるのは酷というもの。

APIC 1
バージョン : 2.00
動作倍率 : 1/2x
最大割り込み : 24
IRQ Handler Engaged : 有効　(利用可能)
エンハンスドサポート : 有効　(利用可能)

マルチコアプロセッサシステムには欠かすことができないAPIC。いずれもサポート済。どうでもいいことだが、PIC（Programmable Interrupt Contoroller）自体が存在しない今、Advanceを付ける意味があるのだろうかと思ったりもする（固有名詞化しているのだが）。

メモリーモジュール
開発元 : Samsung
モデル : M471B5273BH1-CF8
タイプ : 4GB DDR3-SDRAM SO-DIMM
テクノロジ : 8x(2048Mx8)
スピード : PC3-8500S DDR3-1066
標準のタイミング : 7-7-7-20 4-27-8-4
バージョン : 1.00
457MHz にタイミングを設定 : 6-6-6-17 3-23-7-3
533MHz にタイミングを設定 : 7-7-7-20 4-27-8-4
610MHz にタイミングを設定 : 8-8-8-23 5-31-9-5

メモリーモジュール
開発元 : Samsung
モデル : M471B5273BH1-CF8
タイプ : 4GB DDR3-SDRAM SO-DIMM
テクノロジ : 8x(2048Mx8)
スピード : PC3-8500S DDR3-1066
標準のタイミング : 7-7-7-20 4-27-8-4
バージョン : 1.00
457MHz にタイミングを設定 : 6-6-6-17 3-23-7-3
533MHz にタイミングを設定 : 7-7-7-20 4-27-8-4
610MHz にタイミングを設定 : 8-8-8-23 5-31-9-5

メモリモジュールは2つあるので、同じ内容だが列挙。正確にはシリアルナンバが含まれていたので、この部分だけが異なっており、実際には完全に同じ内容ではない。タイミングは533MHzに合わせていることが確認できる。

環境モニタ 1
モデル : Intel Core CPU [P0, C2, T105]
バージョン : 37.02
マザーボードの特定のサポート : 無効　(利用不可)

環境モニタ 2
モデル : Intel ICH55 HwMon
マザーボードの特定のサポート : 無効　(利用不可)

温度センサー
基板温度 : 59.00°C
CPU 1 温度 : 49.80°C td
補助温度 2 : 0.81°C

以上は3つまとめて。今やPCは各種センサを多数搭載しており、ユーザの気付いていないところで様々な設定変更を行っている。なかなかすべてのユーザの使い方に対応できるかといえば、ほとんど困難だとなるが、これを適切に設定できているかどうかが、パフォーマンスに直結しているので、ことノートPCのようなものであれば、この設定が評価されるべきだと思う。無論、ユーザ側で設定変更できるものもいくつかある。

ハブ 1 上のシステムバス
バージョン : 2.30
システムバス 0 : PCI
システムバス 1 : PCIe 2.00 x16 2.5Gbps
システムバス 2 : PCIe 2.00 x1 2.5Gbps
システムバス 3 : PCIe 2.00 x1 2.5Gbps
システムバス 4 : PCIe 2.00 x1 2.5Gbps
システムバス 12 : PCI66
システムバス 63 : PCI

ノートPCとはいえ…。メモリサブシステムもプロセッサに統合されているから極めて高速なのだが、外部バス周りも…。いやはやすごい時代になったものだと、PC古老はのたまう（笑）。

LPC ハブ コントローラ 1
モデル : Sony P55/PM55/3400 LPC Interface Controller
OEM デバイスの名称 : Intel P55/PM55/3400 LPC Interface Controller
改訂 : A6
ACPIによる電源管理 : 有効　(利用可能)
アドバンスト TCO モード サポート : 有効　(利用可能)
アドバンスト TCO モード : 無効　(利用不可)
高精度タイマーの使用許可 : 有効　(利用可能)
正確なタイマーの数 : 8
システムタイマー : 14.32MHz
遅延処理 : 有効　(利用可能)

LはLowのLだが、もうLǎotóurのLと思ってしまう私がここにいる。とはいえ、まだまだ必須の機能がぶらさがっているので、これはこれで重要だ。そもそもタイマがなければ同期することもできないのだから。主役だけでは、世の中成立しないということを教えてくれる（笑）。

ディスクコントローラ
モデル : Sony Mobile SATA RAID Controller
OEM デバイスの名称 : Intel Mobile SATA RAID Controller
インターフェース : SATA
改訂 : A6
最大のSATAのモード : G2 / SATA300
モバイルデバイス : 有効　(利用可能)
チャネル : 5
In Use Channels : 5

Quad SSDを支配するのがこれ。RAID 0以外もサポートするディスクコントローラだが、まぁノートPCに何が求められているのか、となればRAID 0以外に出番はないのかとも思う。HDD時代は、ディスクコントローラの性能よりもHDD自体（内部）のコントローラが重要であったが、SSDの高速性能によって重要なコントローラとなった。

オーディオデバイス
モデル : Sony P55/PM55/3400 High Definition Audio
OEM デバイスの名称 : Intel P55/PM55/3400 High Definition Audio
改訂 : A6
タイプ : HD (High-Definition) Audio
バージョン : 1.00
No. In / Out / Bi-Directional Streams : 4 / 4 / 0
No. SDO Streams : 1

オーディオコーデック
モデル : Realtek Semiconductor High Definition Audio
改訂 : A6
バージョン : 1.00
オーディオチャネル : 14

オーディオデバイス
モデル : Sony High Definition Audio Controller
OEM デバイスの名称 : nVidia High Definition Audio Controller
改訂 : K2
タイプ : HD (High-Definition) Audio
バージョン : 1.00
No. In / Out / Bi-Directional Streams : 4 / 2 / 0
No. SDO Streams : 2

オーディオコーデック
モデル : nVidia 000Ah
改訂 : A1
バージョン : 1.00

オーディオコーデック
モデル : nVidia 000Ah
改訂 : A1
バージョン : 1.00

オーディオコーデック
モデル : nVidia 000Ah
改訂 : A1
バージョン : 1.00

オーディオ（サウンド）関係。これについては特に語ることもなく。

USB コントローラ 1
モデル : Sony P55/PM55/3400 USB2 Enhanced Host Controller
OEM デバイスの名称 : Intel P55/PM55/3400 USB2 Enhanced Host Controller
改訂 : A6
バージョン : 2.00
スペック : 1.00
インターフェース : EHCI
チャネル : 3
サポートされたスピード : 低 (1.5Mbps) Full (12Mbps) 高 (480Mbps)
アドレス指定のサポート : 64-ビット
古いコントローラのエミュレーション : 無効　(利用不可)

USB コントローラ 2
モデル : Sony P55/PM55/3400 USB2 Enhanced Host Controller
OEM デバイスの名称 : Intel P55/PM55/3400 USB2 Enhanced Host Controller
改訂 : A6
バージョン : 2.00
スペック : 1.00
インターフェース : EHCI
チャネル : 3
サポートされたスピード : 低 (1.5Mbps) Full (12Mbps) 高 (480Mbps)
アドレス指定のサポート : 64-ビット
古いコントローラのエミュレーション : 無効　(利用不可)

USB3規格のハードウェアは早くも登場しているが、それをサポートするコントローラはIntel社のMobile系チップセットではサポートされているものはない。なのでUSB2までのサポートとなっているが、USB3はあっても邪魔になるものではないので、近いうちに出てくることになるだろう。これがサポートされれば外部バックアップ時間は相当に短縮されることが期待できる。Sandy Bridge搭載機ではどうなっているのだろうか。

システム SMBus コントローラ 1
モデル : Intel 801xx/63xx SMBus
バージョン : 0.05
スペック : 2.00
アドバンスト TCO モード : 無効　(利用不可)
スレーブデバイス : 有効　(利用可能)
PEC サポート : 有効　(利用可能)
スピード : 100kHz

縁の下のMobile力持ち。

──ということで、ざっとマザーボードのアナライズ結果を示した。一部に怪しいところはあるが、新VAIO Z（VPCZ1）のハードウェア概要はだいたいこれで掴めたかと思う。で、今朝（10日）で本機を使い始めて4日目となったわけだが、ここまで幸いにして大きなトラブルに遭遇していない。そういう意味では面白くないが、逆に言えば最初のプラットホームにしては安定しているとも言える。単に無理な使い方をしていないだけの可能性もあるが、そういうことを示しつつ、今回はここまで。

新VAIO Z（VPCZ1）使い始め ─Sandra GPU概要編…

前回は、Sandra Lite (x86) 2010.1.16.26のアナライズ結果をもとにCPU（マイクロプロセッサ）の情報を眺めてみた。今回は引き続き、GPU（Sandraではディスプレイアダプタ）の情報について確認してみよう。

………真っ白。

何と、何も表示されず。DYNAMIC HYBRID GRAPHICS SYSTEMに対応していないのかというと、強ちそうとは言い切れないのは、初めてこの機構を採用したVAIO type Zでは情報が表示されていたので、おそらくは別の理由かと思われる。だが、何も表示されませんでした、おしまいではあんまりなので、グラフィックス関連のベンチマークテストでお茶を濁すことにする。対象ベンチマークは、当Blogでは定番のタイムリープベンチとゆめりあベンチマークテストの2本立て（苦笑）。

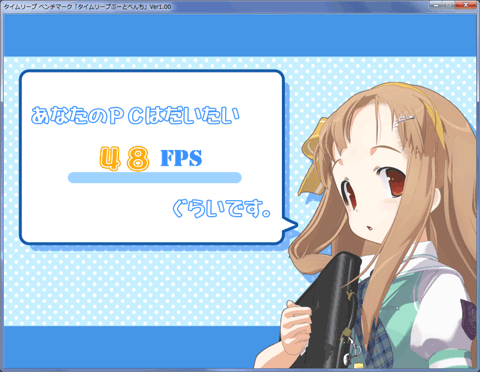

まずはタイムリープベンチ。以前のVAIO type Z（GeForce 9300M GS搭載）では、やや動きがカクカク気味であり、たったの18FPSという結果に終わった。今回もデフォルトの設定で実行してみると、いきなり50FPSを超えカクカク感もなく、滑り出しも快調。最も遅いところでも35FPS程度までで踏ん張り、最終結果は──

ご覧のとおり、48FPS。なかなかの好成績をおさめた。さすがは中級クラスのGeForce GT 330Mといったところか。ちなみに以下に示すように、概ね50FPSを超える状態で動作できていたので、動きを見ていてもよく動けているといった印象を持つ。

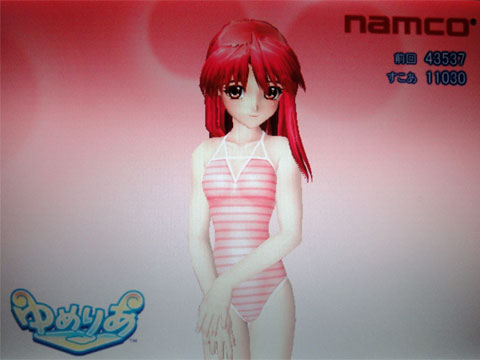

そうなると、2003年のゆめりあベンチマークテストはさらに高い値が期待できる。そんなわけで実行してみると──

何と4万超えの43537を示した。以前のVAIO type Z（GeForce 9300M GS搭載）では21500程度だったので、ちょうど約2倍程度となった。この7年間の進化によって薄型ノートPCで、これだけのスコアを出すことができることは驚嘆に値するとなるだろう。で、今回画像写真がデジカメで撮影したのはPrt Scキーが効かず（というよりもフルスクリーンバッファを拾ってこれない？）、画面コピーをとろうとしてもうまくいかないことから、やむなく数値確認のために行ったもので、Windows 7の制約？なのかは不明（以前のVAIO type Zでは、何ら問題なくできたのだが）。

以上、タイトルと内容は大きく変わってしまったが、今回はここまで。

2010年3月10日追記
画面キャプチャできなかったり、アナライズ情報が得られない理由は、もしかしたら64-bit OSで32-bitソフトウェアを動作させているから（WOW64）かと思ったり。

新VAIO Z（VPCZ1）使い始め ─Sandra CPU概要編─

システムの概要を示してくれる有力なツールの一つ、SiSoftwareのSandraだが、この手のツールが出力する情報を鵜呑みするのは禁物である。言うまでもなく、アナライザ的機能は、適切な内部情報へのアクセスを認めているハードウェアであれば、それに従えば情報を取得できるが、そうでないものに対しては経験則的なもので当たりを付けるしかない。その結果、どちらの取得方法によっても問題が発生する可能性が指摘できる。

適切な内部情報へのアクセスを認めているものの場合は、ハードウェアベンダがそこに正しい値を埋め込んでいるかどうかに依存しているため、これが誤っている場合、あるいは意図的に改変されている場合は、信用できなくなる。この手のものは意外に詐称されているものもそれなりにあり、例えばベンチマークテストで優秀な成績をおさめたいとして、デバイスドライバに特定のベンチマークテストで高いスコアが出るように「細工」が施されていたりする例も過去を含め、現在も…。また、経験則的なものについていえば、それが新版によって取得する方法が異なるよう改変されれば、それで終わりである。こういうことを踏まえて、アナライザツールやベンチマークテストプログラムの出力結果を評価すべきで、ただ結果を鵜呑みして盲進（盲信、妄信）しないようにすることが重要である。

以上を踏まえ、今回はSandra Lite (x86) 2010.1.16.26での出力結果のうち、CPUの概要について見ていこう（なお、いくつかは省略等している）。

プロセッサ
開発元 : Intel
モデル : Intel(R) Core(TM) i7 CPU       M 620  @ 2.67GHz
スピード : 2.8GHz
ピーク処理性能(PPP) : 22.34GFLOPS
ピークパフォーマンス調整 (APP) : 6.7WG
１プロセッサー当たりのコア : 2 ユニット
１コア当たりのスレッド : 2 ユニット
タイプ : デュアルコア
バス : Intel CSI (Quick Path)
パッケージ : FC PGA988
最高速度 : 2.8GHz / 1x 133MHz (133MHz)
動作倍率 : 21x
最小/最大/Turbo 倍率 : 12x - 21x - 25x
形式 : G8
名称 : WSM-C (Clarkdale) Core i3/i5 DC 32nm 2.66-3GHz+
改訂/ステッピング : 0 / 25 / 2
マイクロコード : MU06250209
最小/最大 コア倍率 : 0.000A - 50.000A
最大消費電力 : 25.00W
最大 物理 / 仮想 アドレッシング : 36-ビット / 48-ビット
本来のページサイズ : 4kB
大きいページサイズ : 2MB

本機のマイクロプロセッサはIntel Core i7-620M（コードネームArrandale）であるが、これを前提にSandra Liteの出力を見ると、これは？思うところがある。以下に疑問点を列挙すると、

• パッケージが「FC PGA988」とあるのはClarkdaleあたり？と勘違いしている？
• 名称が「WSM-C (Clarkdale) Core i3/i5 DC 32nm 2.66-3GHz+」というのもデスクトップ向けプロセッサと混同している？

といったあたりが主だったところ。他の部分は概ね問題はなく、Mobile向けプロセッサであるという認識（Clarkdale→Arrandale）となれば、このあたりの不具合も正されることだろう。

コプロセッサ (FPU)
スピード : 2.8GHz
タイプ : 内蔵
改訂/ステッピング : 0 / 25 / 2

その昔（80486あたりまで）は、浮動小数点演算コプロセッサはCPUに内蔵されておらず、別チップで提供されることがあったが、もうそういう時代ではない。なので、このように別記すること自体が必要ない気もするが、これはこれでいいだろう。

メモリーコントローラ
プロセッサーに統合 : 有効　(利用可能)
スピード : 2.13GHz
動作倍率 : 16x

スピード2.13GHz。いやはや凄い時代になったものだ。x86/x64プロセッサで見れば先にAMD社のプロセッサがメモリコントローラを内蔵しているので、それほどと思わない方もあるだろうが、私にとっては初体験（会社で利用するものは除く）。もちろん、Mobile PCにおいても初体験であるので、ここまで速いとDRAMの方が追随できなくなるのでは、と思ってしまう。

キャッシュの情報
内部データのキャッシュ : 32kB, 同期, ライト・スルー, 8-way set, 64 byte line size, 2 threads sharing
内部命令のキャッシュ : 32kB, 同期, ライト・バック, 4-way set, 64 byte line size, 2 threads sharing
二次キャッシュ : 256kB, ECC, 同期, ATC, 8-way set, 64 byte line size, 2 threads sharing
L2キャッシュ の動作倍率 : 1x
L3 オンボードキャッシュ : 4MB, ECC, 同期, ATC, 16-way set, Exclusive, 64 byte line size, 4 threads sharing
L3キャッシュ の動作倍率 : 1/16x

プロセッサのCacheメモリについて。Nehalemアーキテクチャはすべてのコア（ダイ）で3次キャッシュまで持つが、いずれもプロセッサのコアクロックと同期している（L1～L3のタイミングは異なる）…はずなのだが、L3 Cacheの動作倍率が16分の1倍と報告されている。どこをどうするとこの倍率が出てくるのかはわからないが、メモリコントローラの動作倍率とこれを乗ずると1倍になるので、まぁそういうことだろうか？

アップグレードの可能性
ソケット/スロット : N/A
サポートされたスピード : 2.8GHz

環境モニタ 1
モデル : Intel Core CPU [P0, C2, T105]
バージョン : 37.02
マザーボードの特定のサポート : 無効　(利用不可)

環境モニタ 2
モデル : Intel ICH55 HwMon
マザーボードの特定のサポート : 無効　(利用不可)

以上の3項目は、特にコメントなし。

電源の割り当て
CPU コアの消費電力 : 25.00W

25W。おそらく定格TDPあたりを報告していると思われる。Arrandaleの通常電圧版のTDPは35Wであり、これが25Wとあるということは、残りの10Wはプロセッサに載っているもう一つのダイであるグラフィックスコアのTDPを10Wと見ているのだろう。45nmプロセスのPenryn（Core 2 Duo）が25Wが中心だったことを思えば、32nmで25Wというのはやはり高い。32nmプロセスのWestmareをArrandaleで採用したのも消費電力面と競争（コアクロックの高さ）という点から、当然の選択といえるだろう。

センサー
CPU 1 温度 : 51.00°C td

摂氏51度。Sandra Liteを動作させる前に、それなりに使っていた割にはよく冷やされていると言うべきか。

機能
FPU - コ プロセッサーの内臓 : 有効　(利用可能)
VME - 仮想モードの拡張 : 有効　(利用可能)
DE - Debugging Extension : 有効　(利用可能)
PSE - ページサイズの拡張 : 有効　(利用可能)
TSC - Time Stamp Counter : 有効　(利用可能)
MSR - Model Specific Registers : 有効　(利用可能)
PAE - 物理アドレス拡張 : 有効　(利用可能)
MCE - Machine Check Exception : 有効　(利用可能)
CX8 - Compare & Exchange Instruction : 有効　(利用可能)
APIC - Local APIC Built-in : 有効　(利用可能)
SEP - Fast System Call : 有効　(利用可能)
MTRR - メモリー タイプ レンジ レジスタ : 有効　(利用可能)
PGE - ページ グローバル イネーブル : 有効　(利用可能)
MCA - Machine Check Architecture : 有効　(利用可能)
PAT - Page Attribute Table : 有効　(利用可能)
PSE36 - 36-ビット 拡張ページサイズのサポート : 有効　(利用可能)
PSN - 個別のシリアル・ナンバー : 無効　(利用不可)
CLF - Cache Line Flush のサポート : 有効　(利用可能)
DS - Debug Trace & EMON Store : 有効　(利用可能)
ACPI - ソフトウェアによる動作クロックの制御 : 有効　(利用可能)
(W)MMX 技術 : 有効　(利用可能)
FXSR - Fast Float Save & Restore : 有効　(利用可能)
SSE Technology : 有効　(利用可能)
SSE2 Technology : 有効　(利用可能)
SS - Self Snoop : 有効　(利用可能)
HTT - ハイパースレッディング・テクノロジー  : 有効　(利用可能)
TM - サーマル・モニター : 有効　(利用可能)
PBE - Pending Break Enable : 有効　(利用可能)
IA64 Technology : 無効　(利用不可)
SSE3 Technology : 有効　(利用可能)
PCLMULQDQ - Carryless Multiplication : 有効　(利用可能)
MON - Monitor/MWait : 有効　(利用可能)
DSCPL - CPL qualified Debug Store : 有効　(利用可能)
VMX - Virtual Machine eXtensions : 有効　(利用可能)
TXT - Trust Execution Technology : 有効　(利用可能)
EST - 拡張 SpeedStep テクノロジー : 有効　(利用可能)
TM2 - Thermal Monitor 2 : 有効　(利用可能)
SSSE3 Technology : 有効　(利用可能)
CID - コンテキスト ID : 無効　(利用不可)
FMA - Fused Multiply Add eXtensions : 無効　(利用不可)
CX16 - Compare & Exchange 16-bytes Instruction : 有効　(利用可能)
xTPR - Send Task Priority Messages : 有効　(利用可能)
PDCM - PerfMon and Debug : 有効　(利用可能)
DCA - ダイレクト キャッシュ・アクセス : 無効　(利用不可)
SSE4.1 Technology : 有効　(利用可能)
SSE4.2 Technology : 有効　(利用可能)
x2APIC - v2 APIC Mode : 無効　(利用不可)
MOVBE - バイト-スワップ ロード/ストア : 無効　(利用不可)
POPCNT - ポップ カウント : 有効　(利用可能)
AES - 暗号処理 のサポート : 有効　(利用可能)
XSAVE - eXtended State Management : 無効　(利用不可)
OSXSAVE - OS 有効 eXtended States : 無効　(利用不可)
AVX - アドバンスト ベクター エクステンション : 無効　(利用不可)
GIH - ゲスト in ハイパーバイザー : 無効　(利用不可)
DAZ - Denormals Are Zero : 有効　(利用可能)

拡張した特長
EMMX - Extended MMX Technology : 無効　(利用不可)
3DNow! Technology : 無効　(利用不可)
Extended 3DNow! Technology : 無効　(利用不可)
XD/NX - No-execute Page Protection : 有効　(利用可能)
AMD64/EM64T Technology : 有効　(利用可能)
RDTSCP - Serialised TSC : 有効　(利用可能)
P1GB - 1GB ラージ ページのサポート : 無効　(利用不可)
SVM - Secure Virtual Machine : 無効　(利用不可)
AltMovCr8 - Lock Move CRn : 無効　(利用不可)
ABM - Advanced Bit Manipulation : 無効　(利用不可)
SSE4A Technology : 無効　(利用不可)
MASSE - Misaligned SSE Mode : 無効　(利用不可)
3D Now! プリフェッチ Technology : 無効　(利用不可)
XOP - eXtended OPerations : 無効　(利用不可)
FMA4 - 4 Operands Fused Multiply/Add eXtensions : 無効　(利用不可)
CVT16 - Half Precision Float Conversion : 無効　(利用不可)

電源マネージメントの機能
DTSC - デジタル温度センサー : 有効　(利用可能)
IDA - Dynamic Acceleration Technology : 有効　(利用可能)
HCFC - Hardware Coordination Feedback Capability : 有効　(利用可能)

電源マネージメントの機能
STC - ソフトウェア温度コントロール : 無効　(利用不可)
TM - サーマル・モニター : 無効　(利用不可)
TTP - Thermal Trip : 無効　(利用不可)
VID - 電圧の制御 : 無効　(利用不可)
FID - クロックの制御 : 無効　(利用不可)
TS - 温度センサー内臓 : 無効　(利用不可)

以上4項目は、基本的にフラグ（CPUID等）を見て結果報告しているだけであり、特にコメントはなし。

仮想計算機の機能
バージョン : 0.15
アドレス幅の制限 32-bit : 無効　(利用不可)
デュアルモニターの割り込みがあります/システムマネージメントモード : 有効　(利用可能)
VMExitの報告情報 : 有効　(利用可能)
Ex Capability MSR のサポート : 有効　(利用可能)

特にコメントはなし。

拡張設定
Fast Strings : 有効　(利用可能)
PM - パフォーマンスの監視のサポート : 有効　(利用可能)
PEBS - Precise Event Based Sampling のサポート : 有効　(利用可能)
IDA - Dynamic Acceleration Technology : 有効　(利用可能)
Turbo 倍率 (1C-2C-3C-4C) : 25x / 23x / 0x / 0x
TM2 - Thermal Monitor 2 : 有効　(利用可能)
EST - 拡張 SpeedStep テクノロジー : 有効　(利用可能)
平均クロックスピード : 45.00%
Package C3 Residency : 6.09%
Package C6 Residency : 16.35%
Package C7 Residency : 0.00%
Core C3 Residency : 10.97%
Core C6 Residency : 30.33%

この項目には、興味深いデータが報告されている。Turbo 倍率とあるのはTurbo Boostの倍率設定かと思われるが、これだけ見ると4段階はありそうだが、0以外の倍率が指定されているのは2つだけ。しかし、Sandra Liteの報告でコアクロックが2.80GHz（21倍）と報告されていることからわかるように、定格の20倍（2.66GHz）を上回る23倍と25倍以外にも、動作コアクロックを設定できることが確認できている。また、平均クロックスピードとそれ以下に続く5項目も、なかなかに興味深い。

と、時間がなくなったので、後刻、再編集・追加等を行う予定…として今朝終えていたものに、コメントを追加できたので、今回はここまで。

新VAIO Z（VPCZ1）使い始め ─外に持ち出し編─

せっかくのMobile PCなのだから、持ち歩いてナンボという方も多いだろう。私自身は、基本的に自宅と会社を往復するだけの平日なので、本機をバッテリ稼働させる機会はそうは多くない。図書館等で調査ものを行うにしても、ありがたいことにほとんどの環境ではAC接続可能なので、持ち運びはするが、バッテリ稼働させるシーンは本当にごくごく限られている状態である。

しかし、そうはいっても常にそうであるとは限らない。そういう時にこそのバッテリ稼働とも言えるので、今日からしばらくの間は、できる限り本機を持ち歩くように努め、なおかつ、AC接続を行わないよう意図的にACアダプタを自宅に置いていくことにした。こうすれば、本機を利用するに当たって否応なくバッテリ稼働させることとなり、これがいざという時にどのくらい使えるのかという指標にもなるだろう。

そんなわけで今回は、昼休みにとある喫茶店でこれを入力している。が、しかし、店員の方をはじめとして、なかなか視線に熱いものを感ずる。無論、私がスタイリッシュでかっこいいからではなく、目線は残念ながら本機の方を向いている。テカテカというほどではないが、こちらからは見えない天板の効果は相当なものだと言うことだろう。私の斜め前3.5メートルほど先に、ビジネスマンスタイルでノートPCを出している方が見えるが、この方もこちらをチラ見で意識している（笑）。きっと、これで私がスタイリッシュでかっこいいよかったなら、店中の視線を独り占めできたに違いない（苦笑）。

無論、そんなことはないので、バッテリ稼働モードで本機を使っている印象だが、前にも書いたようにテキストエディタでこういった文書を入力している程度では、まったく違いを感じようがない。ただ、ノートPC（モバイルPC）においては、HDD内蔵機の場合、HDDがスリープモード等に突入すると処理（動作）にひっかかりを覚えるところにイラつきを感じることがあるが（これを解消するにはHDDのスリープモード等への移行を長めに設定する必要があるが、バッテリ稼働の場合、本末転倒に陥りやすい）、SSD搭載の本機なので、そういうこともまったくない。SSDの恩恵はMobile環境においては、移動における安全性もさることながら、バッテリ稼働時におけるHDDとの付き合い方も考慮に入れなくてすむという、まさにコペルニクス的展開によって、著しく向上したように感ずる。というよりは、Mobileかつバッテリ稼働ならSSDでなくてはだめだという認識に立ったと言っても過言ではない。

さて、今のは一般的なMobile PCにおいても言えることであり、もちろん、これまでのVAIO （type） ZでもSSDを内蔵していれば同じことである。では、本機ならでは…というと何が言えるだろうか。やはり、これも以前に書いたように、画面解像度がFull HD（フルHD、1920×1080）となったことだが、これはバッテリ稼働とは関係ないかもしれない。しかし、バッテリ稼働においては、通常はSTAMINAモードで動作させる＝グラフィックスシステムがIntelのものに切り替わることから、パフォーマンスに難があれば使用状況に影響が出得る形となる。とはいえ、たかがテキストエディタで文書を入力している程度で、そんな影響が出るわけはなく、Full HDの快適な高解像度環境をこのように外出先で利用できるという素晴らしさだけを実感できるのである。

そうそう、持ち運んでいる時は、本機だけを持ち運ぶのであれば1.5kg前後なので、まったく苦にならない。普段、私は本を常に携帯しているので、文庫本のようなものなら別だが、一般的な書籍と比べればたいしたことはない。また、他のものと一緒に持ち歩くにしても、全体が3kg程度であれば私にとっては苦でも何でもないので、本機自体がこのくらいの重量であれば、まったく問題ないのである。そして、以前にも記したことがあるが、勝手に電源が入っていて（正確に言えば勝手に入ることなどあり得ないが、ユーザ心証としてはそうなのだ）HDDが回転運動していることに焦りを覚えたことも多いが、SSDになったことでそもそもそういった心配をする必要がなくなったことも大きい。SSDというとHDD等に比べて信頼性に劣るという意見も聞かれるが、HDDの高密度記憶方式を多少でも理解している方であれば、それが単なる「程度問題」であることをご存じのはずなので、私的にはHDDを利用している状況と何ら変わりはない（多少の衝撃でデータが飛ぶ危険性の方がイヤである）。

喫茶店の中はそれなりの音がしているので、自宅の自室の静かな環境とは異なるので何とも言えないところであるが、排気口前後から出ていた風切り音はまったく聞こえない。もちろん、SPEEDモードにおいてもいつも風切り音やファン回転モータ音がしているわけではないが、若干重い処理を行えば聞こえていた（ベンチマークテストを走らせようものなら、それこそここまでするかいという音がする）。しかし、先ほどベンチマークテストを走らせてみたが、ほとんど聞こえてこない（ただし、風を感ずるのでファンが回ってはいるだろう）。単に喫茶店では周囲の音でかき消されているだけかもしれないが、外で使う場合の音を気にされている方ならば、STAMINAモードであれば気にする必要はほとんどないと言えるだろう。これが静かな図書館の個室とかではまた違った評価が必要となるが…。

では、20分ほど経ったので、今回はここまでにしよう。そうだ。最後にバッテリ消費量（残量）を確認しよう。残り95％ということは、単純計算で一時間で15％使用可能となる。バックライトの明るさを暗い方から2番目（これでも慣れてくれば十分）に設定していて6時間程度動作可能であるのなら、私にとっては十分問題ない範囲となる。Nehalemアーキテクチャだからといいつつも、全体的に見れば侮れないということか。なお、今回は外部接続環境を用意してこなかったので、このままblogにアップできないので、本日帰宅後にアップする予定である。

──と、いうことで帰宅。取り急ぎアップして、今回はここまで。

新VAIO Z（VPCZ1）使い始め ─システム概要編─

これまで、CPUとGPUの概要について簡単に見てきたが、そういえばSiSoftwareのSandraを使うのを忘れていた（だいたいこの手のものは購入時くらいにしか使わないので）ことを思い出したので、これを利用して新VAIO Zのプロフィールを確認していこう。なお、利用したバージョンはSandra Lite (x86) 2010.1.16.26である（さらに一部文字列は、見やすさ等を考慮に入れ書き換えている。例：一 → 1）。

システム
モデル : Sony VPCZ11AHJ

まずはシステムから。単にSandraは内部文字列を拾ってくるだけなので、そのままの表示となるが、ちゃんとモデル名が登録されていることが確認できる。それだけの意味でしかないが。

プロセッサ
モデル : Intel(R) Core(TM) i7 CPU       M 620  @ 2.67GHz
スピード : 2.8GHz
1プロセッサー当たりのコア : 2 ユニット
1コア当たりのスレッド : 2 ユニット
タイプ : デュアルコア
内部データのキャッシュ : 2x 32kB, 同期, ライト・スルー, 8-way set, 64 byte line size, 2 threads sharing
二次キャッシュ : 2x 256kB, ECC, 同期, ATC, 8-way set, 64 byte line size, 2 threads sharing
L3 オンボードキャッシュ : 4MB, ECC, 同期, ATC, 16-way set, Exclusive, 64 byte line size, 4 threads sharing

マイクロプロセッサ（CPU）のプロフィールもCPU-Z等の情報と変わるものではない。あえて言うなら、スピードが2.8GHzと報告されているところで、このタイミングでもわずかだが定格コアクロックを上回って報告されていることがわかる。

システム
マザーボード : Sony VAIO
システム BIOS : INSYDE R1180C3 02/05/2010
バス : PCI PCIe IMB USB i2c/SMBus
MP サポート : 無効　(利用不可)
MP APIC : 有効　(利用可能)
トータルメモリー : 7.68GB DIMM DDR3-SDRAM

項目名が「システム」となっているが、最初の「システム」をモデル名などと変えた方が適切だったか。と、それはともかくこれから調べてみるつもりだが、トータルメモリーが7.68GBと報告されているのが気になる。この後でもふれるが、どうも正しくSandraでは把握し切れていないと思われる部分もありそうだが、本件はそうではなさそうな印象。

チップセット
モデル : Sony Core (Auburndale/Havendale) DRAM Controller
フロント サイド バス の速度 : 2x 2.4GHz (4.79GHz)
トータルメモリー : 2GB DIMM DDR3-SDRAM
メモリー バス スピード : 2x 1GHz (2.13GHz)

チップセットは、いわゆるNorthBridgeのことをSandraでは指しているようだが、Core i系はプロセッサに統合されているため、このような表示となる。しかし、モデル名やトータルメモリーなど誤った報告と思えるような結果となっている。

メモリーモジュール
メモリーモジュール : Samsung M471B5273BH1-CF8 4GB DDR3-SDRAM SO-DIMM PC3-8500S DDR3-1066 (7-7-7-20 4-27-8-4)
メモリーモジュール : Samsung M471B5273BH1-CF8 4GB DDR3-SDRAM SO-DIMM PC3-8500S DDR3-1066 (7-7-7-20 4-27-8-4)

そう、メモリモジュールは、4GB DIMMを2枚載せているので、トータルでは8192MB（8GB）あるはず。しかし、先にもふれたように7.68GBなどと不思議な報告がされているのは、Sandraが原因なのか、あるいは他にメモリ（RAM）を使われているのかは、現時点では何とも言えないところである。

ビデオシステム
ビデオアダプタ : NVIDIA GeForce GT 330M (32 SM4.1, 1GB DDR3-SDRAM, PCIe 2.00 x16)

これについては、そのままそのとおりなので、特にコメントなし。

グラフィックス プロセッサ
アダプタ : NVIDIA GeForce GT 330M (986.4MB)
アダプタ : Intel(R) Graphics Media Accelerator HD (128MB)

二つのグラフィックスシステムを持つ本機なので、これはこれでいい。GeForce側のビデオメモリが986.4MBと半端な値となっているのも、これはこうだと思うので、先ほどのメインメモリほどは気にならない。

ストレージデバイス
Intel Raid 0 Volume 512.1GB (RAID) : 477GB (C:)
RICOH R5C592 : N/A (E:)
RICOH R5C822 32GB : 30GB (F:)
MATSHITABD-MLT UJ242AS (SATA150, BD-RW, DVD+-RW, CD-RW, 2MB キャッシュ) : N/A (G:)

このときは、たまたまSDカードスロットに32GBタイプのSDカードを入れていたので、Fドライブに容量等が入っているが、たぶん何も入っていなければMemory StickスロットのEドライブのようにN/Aとなっていただろう。

論理 ストレージデバイス
System Reserved : 100MB (NTFS)
ハードディスク (C:) : 462GB (NTFS) @ cu€yy 512.1GB (ATA)
Recovery : 15GB (NTFS)
リムーバブル　ドライブ (E:) : N/A @ RICOH R5C592
リムーバブル　ドライブ (F:) : 30GB (FAT32) @ RICOH R5C822 32GB
CD-ROM/DVD (G:) : N/A @ MATSHITABD-MLT UJ242AS (SATA150, BD-RW, DVD+-RW, CD-RW, 2MB キャッシュ)

リカバリ領域やシステム領域としてどの程度予約されているかも、ここで確認できる。先と同じように、Fドライブに容量等が入っているが、たぶん何も入っていなければMemory StickスロットのEドライブのようにN/Aとなっていただろう。

周辺デバイス
LPC ハブ コントローラ 1 : Sony P55/PM55/3400 LPC Interface Controller
オーディオデバイス : Sony P55/PM55/3400 High Definition Audio
オーディオコーデック : Realtek Semiconductor High Definition Audio
オーディオデバイス : Sony High Definition Audio Controller
オーディオコーデック : nVidia 000Ah
オーディオコーデック : nVidia 000Ah
オーディオコーデック : nVidia 000Ah
シリアルポート : 1
ディスクコントローラ : Sony Mobile SATA RAID Controller
USB コントローラ 1 : Sony P55/PM55/3400 USB2 Enhanced Host Controller
USB コントローラ 2 : Sony P55/PM55/3400 USB2 Enhanced Host Controller
システム SMBus コントローラ 1 : Intel 801xx/63xx SMBus

昔で言えばいわゆるSouthBridgeにぶらさがる一群。特に気になるところはない。

プリンタ と FAX
プリンタ : Microsoft XPS Document Writer (600x600, カラーレンダリング)
FAX : Microsoft Shared Fax Driver (200x200)
プリンタ : Adobe PDF Converter (4000x4000, カラーレンダリング)

まだプリンタ等をセットアップしていないので、そのまんま。Acrobatをインストールしているので、関連するもののみが追加されている。

周辺デバイス
メディア プレイヤー :   ()
メディア プレイヤー :  R5C822 (29.78GB)

これは、カードスロットの状況かと思われる。たまたまSDカードが入っていることで、一方がこのような報告になっている。

ネットワークサービス
ネットワークアダプタ : Intel(R) 82577LC Gigabit Network Connection (イーサネット, 100Mbps)
ネットワークアダプタ : Intel(R) Centrino(R) WiMAX 6250
無線アダプター 1 : Intel(R) Centrino(R) Advanced-N 6250 AGN

これも特にコメントなし。

電源の管理
ACアダプタの状態 : 接続されています
バッテリー No 1 : 100%

これもコメントなし。

オペレーティングシステム(OS)
Windows システム : Microsoft Windows 7 Ultimate 6.01.7600
プラットフォーム　コンプライアンス : x64

これまたコメントなし。

Windows エクスペリエンス インデックス
現在のシステム : 6.3

こんなのまで報告。

といったところで出勤時間が迫ってきたため、駆け足となったが今回はここまで。
